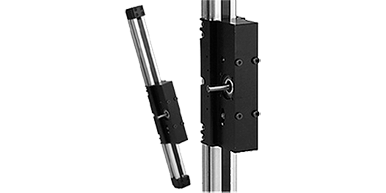

WHZ直线模组>>特点：
可安装在任意方向
带驱动
外部导向轮
皮带张紧度可调节
单滑架或双滑架
WHZ直线模组>>选项：
自由滑动电动滑架
长滑架
通用传动轴
同步皮带驱动
机械限位开关
轴编码器
可安装刮刷器
产品规格：
| 技术规格 / 轴尺寸 | WHZ50 | WHZ80 |
| 导轨尺寸（宽x高）：mm | 50 x 50 | 80 x 80 |
| 皮带型号 | 16 ATL 5 | 32 ATL 5 |
| 最大行程长度：mm | 1500 | 3000 |
| 最大行程长度：mm | 6.5 | 10 |
| 最大加速度：m/s2 | 40 | 40 |
| 重复精度： ± mm | 0.05 | 0.05 |
| 最大输入转速：rpm | 3250 | 3000 |
| 工作温度限制： °C | 0到80 | 0到80 |
| 最大动态负载（Fx）： N | 670 | 1480 |
| 最大动态负载（Fx）： N | 415 | 882 |
| 最大动态负载（Fz）： N | 730 | 2100 |
| 最大动态负载（Mx）： Nm | 16 | 75 |
| 最大动态负载（My）： Nm | 87 | 230 |
| 最大动态负载（Mz）： Nm | 50 | 100 |
| 最大驱动轴力（Frd）：N | 150 | 500 |
| 最大驱动轴扭矩（Mta）：Nm | 17 | 50 |
| 皮带轮直径：mm | 38.2 | 63.66 |
| 轴每旋转一周行程：mm | 120 | 200 |
| 重量：kg 零行程单元 每 100 mm行程 每个 驱动站箱 | 4.5 0.42 2.90 | 11.20 0.91 6.65 |
