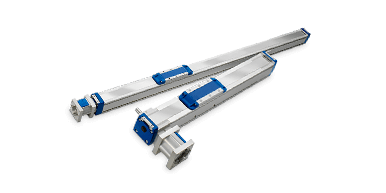

MF/TF直线模组单元>>特性
可以沿任意方向安装
自动调节式不锈钢防尘带
多种鞍座规格可选
单/双螺母支撑
需要用到负载保持制动器
内部滚珠导向
提供具有冲洗?；すδ艿男秃?/p>
长行程
高速
能承受高弯矩载荷
| 规格/轴的尺寸 | M55 / TF55B | M75 / TF75B | M100 / TF100 |
| 截面尺寸（宽x高）：mm | 58 x 55 | 86 x 75 | 108 x 100 |
| 丝杠类型： | 滚珠丝杠，单螺母 | 滚珠丝杠，单螺母 | 滚珠丝杠，单螺母 |
| 最大行程长度：mm | 3000 | 4000 | 6000 |
| 最大速度：m/s | 1.6 | 1 | 1.25 |
| 最大加速度：m/s2 | 8 | 8 | 8 |
| 重复精度：mm | 0.05 | 0.05 | 0.05 |
| 最大输入速度：rpm （转/s） | 3000 | 3000 | 3000 |
| 温度范围：°C (°F) | -20 - 70 | -20 - 70 | -20 - 70 |
| 最大动态负载 (Fx)：N (lbf) | 1000 | 2500 | 5000 |
| 最大动态负载 (Fy)：N (lbf) | 400 | 1450 | 3000 |
| 最大动态负载 (Fz)：N (lbf) | 400 | 1450 | 3000 |
| 最大动态力矩 Mx：Nm (lbf-in) | 9 | 45 | 120 |
| 最大动态力矩 My：Nm (lbf-in) | 23 | 80 | 275 |
| 最大动态力矩 Mz：Nm (lbf-in) | 23 | 90 | 275 |
| 最大驱动轴力 Frd：N(lbf) | 200 | 600 | 1000 |
| 最大驱动轴力矩 Mta：Nm (lbf-in) | 12 | 30 | 45 |
| 丝杠直径：mm (in) | 16 | 20 | 25 |
| 丝杠导程：mm (in) | 5/10/20 | 5/12.7/20 | 5/10/25 |
| 重量：kg (lb) 零行程单元重量 每100mm行程的重量 滑架的重量 （可选）单丝杠支撑的重量 （可?。┧扛苤С诺闹亓?nbsp; | 3.9 0.56 1.20 0.83 1.88 | 6.9 1.05 2.5 1.7 3.58 | 14.3 1.72 4.0 1.86 4.42 |
